SISTEMA DE REGENERACIÓN PARCIAL EN TURBINAS DE GAS DE CICLOS COMBINADOS CON UNA O VARIAS FUENTES DE CALOR.

Resumen

Sistema de regeneración parcial en turbinas de gas de ciclos combinados con una o varias fuentes de calor.

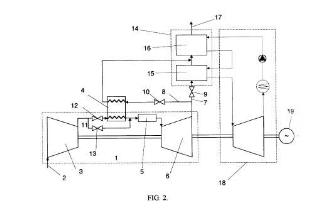

Ciclo combinado que contiene:

- dos ramales (7) y (8) por los que circula el flujo de escape de la turbina (1);

- una caldera de recuperación de calor (14) dividida en dos cuerpos: de alta temperatura y menor temperatura;

que permiten que el ciclo de gas (1) sea regenerativo sin perder temperatura en la parte más caliente de la caldera de recuperación ni reducir la temperatura del fluido del ciclo de baja temperatura (18).

También puede incluirse una instalación solar o de otro tipo (20) que transfiera energía térmica al ciclo de baja temperatura (18).

El sistema actúa para mejorar el rendimiento del ciclo combinado, a plena carga o a cargas parciales y, si existe hibridación con otra fuente de energía, para mejorar además el rendimiento de la turbina de vapor.
